注塑机模具保护新思路：无线位移实时感知
2026-08-15 01:34:31
一副精密注塑模具的制造成本少则数十万，多则数百万。导致模具损坏的高频原因之一：合模时异物（注件残留、金属碎片、机械手未及时kaiyunsgs.com target=_blank>kaiyun退出）未被及时发现，模具在吨级合模力下强行闭合，造成型腔压溃、导柱弯曲。

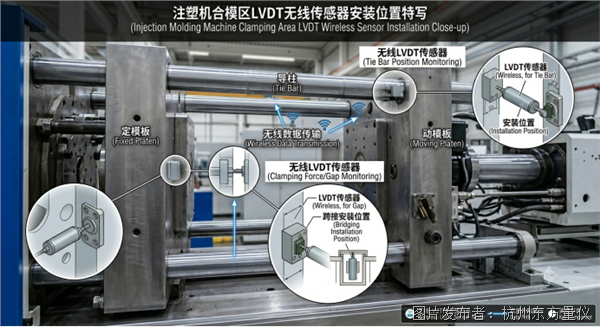

将无线位移传感器安装于动模板导柱端部，实时监测动模板在合模过程中的位移曲线：
• 正常合模：位移-时间曲线光滑，斜率均匀，最终位移值稳定落在设定公差带内；
• 异物入侵：位移曲线在低速合模段出现提前减速或停滞，系统立即触发报警并反向开模；
• 模具磨损趋势：统计每次合模终点位移值，长期漂移量反映导柱磨损或模板形变程度。

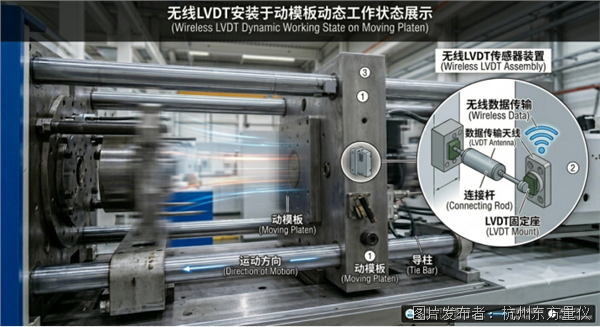

对比有线方案，无线LVDT在注塑机上的最大价值在于：安装在往复运动的动模板上无需拖链电缆，消除了线缆因反复弯折而断裂的故障根源。传感器通过蓝牙将实时位移值发送至机台控制系统，延迟 ≤ 10ms，满足合模保护的响应时间要求。
注塑机合模行程通常在100~600mm范围。选择量程时建议覆盖全行程，以实现全程曲线监控而非仅保护合模末段。分辨率要求：标准精度级别0.1mm即可满足异物检测需求，无需过度堆砌精度造成成本浪费。
引入无线位移模具保护系统后，模具意外损坏事故率可降低80%以上，平均每年减少模具维修停机时间约120小时，投资回收周期通常在6~12个月之内。
